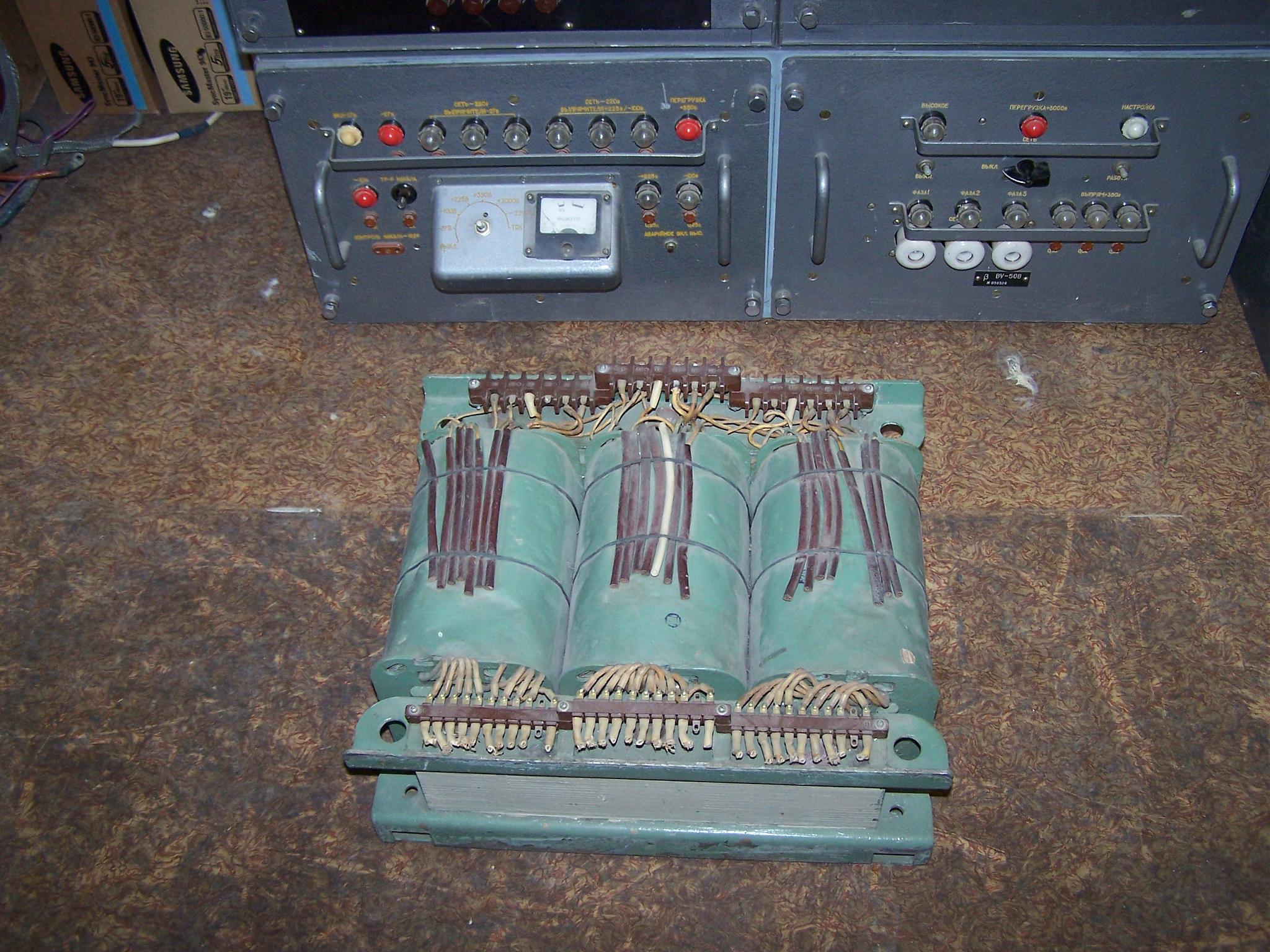

Усилитель мощности на ГУ-81М на базе УМ от Р-140. Поэтому многие из 'продвинутых. Усилитель мощности на ГУ-81М на базе УМ от Р-140. Данный усилитель эксплуатируется.
Да,причем емкость монтажа,сеточного дросселя и лампы оказалась четко 40 пик. А это как раз емкость горячего конденсатора на 28 мгц,просто не поставил ничего.
Думаю те,кто умудряется сделать на 28 мгц входные п-контура на резистор 2 ком в сетке- лукавят. Настраивал п-контур выходной холодным способом. Нагруженная добротность на 28 мгц менее 18 не получается. Сказываются большие начальные емкости в горячем конце. Посмотрю,какая потеря отдачи будет на 28 мгц и если не понравится перейду на последовательное питание. При добротности 18, думаю, что КПД ВКС будет примерно 92-93% максимум. Это 7-8% в тепло от выходной.
Это либо Roe снижать, например вместо одной лампы, добавить в пару еще одну. Питание мало поможет т.к. В этом случае из паразитной емкости исключается только паразитка анодного дросселя. Обычно это 3-5 пФ, не более, если конечно правильно расположен.
Можно конечно довести при желании и до 15 и больше пФ, но это уже для,умельцев, А так обычно это небольшой вклад. Самый большой вклад - лампы и начальная горячего кондера. Хорошо сделано, но я бы изначально на таком просторе выполнил 2 лампы. Тем более с лампами ГУ81 как правило возникает проблема реализации ВКС на ВЧ. Лампа относительно высоковольтная, а по току она скромная.
Поэтому, если на все диапазоны, то лучше пара ламп - меньше проблем будет с ВКС, но зато больше мощности Так что сделайте отдельный БП в каком корпусе от компа. Зато освободится место под вторую лампочку. А еще неплохо - сделать стойку на колесах - внизу БП, выше сам ВЧ блок. Привез в шэк, когда надо, отработал и увез в свой угол. Удобная компоновка, мобильная.
А то тягать десятки кг в 60-65 лет это в напряг. Я бы не стал переделывать.
Вы 'вылизывайте' этот УМ. Больше чем уверен, уже Вы увидели некоторые моменты, которые можно было бы сделать по другому.
Дольше появятся ещё моменты, пока не закроете крышку. А вот потом уже можно будут задуматься и о более мощном УМ.
С учётом уже опыта. Я тоже сейчас много чего сделал бы по другому в своём УМ. Например сделал бы автомат. У нас в Ставрополе человек делает КПЕ с управлением. Олег купил, и делает УМ на ГУ-43Б полный автомат. На фото Вашего усилителя мне не понравилось реле на выходе.
Но это чисто моё мнение, решать Вам. Несмотря на диэлектрическую прочность текстолит критичен к прошиву 'по поверхности'.
Ум На Гу 78 Из Р 1400
Оргстекло отлично работает на высоких напряжениях и высоких частотах, но критично к температуре и чистоте поверхности. Не раз в установках ВЧ-травления видел 'змейки' по следам пальцев. А текстолит имеет более структурированную поверхность и на ней всегда и пыль и прочее. Фторопласт, капролон - это очень хорошее решение.
Но фторопласт самый критичный из материалов к 'холодной текучести'. Не выносит перетянутых гаек и прочего.
Шайбы Гровера, затяжка (речь про р езьбы до М5) до смыкания шайбы. М6 уже лучше недотягивать. И шайбы (обычные, не Гровера) брать побольше (если есть возможность). Отвод надо делать примерно от 6 витка, тогда получим двойной П-контур, первый образован выходной емкостью лампы-6витков П-контура-горячий КПЕ, второй: горячий КПЕ-один (два витка) П-контура-холодный КПЕ. Первый П-контур на высокую нагруженную добротность (от 18 и выше может получиться), трансформирует с Rэкв. До 300 ом примерно, второй П-контур трансформирует с 300 ом примерно до 50 ом выходного, с нагруженной добротностью уже где то 10. Это решение подсмотрено у UR5LAK, есть статья его о усилителе на гк-71 в ж.
Радиоаматор, с таким решением. Причем сам он теорию не описывает, подключил просто горячий КПЕ к 6 отводу катушка П-контура и настроил на 28 мгц. Пишет только что настройка острая.
Теорию этого дела не описал. Это уже я сам так полагаю получается двойной П-контур, по прикидкам по программам расчета П-контура. Описываю как альтернативу компенсирующей катушке (EW1BA). Не говорю что это решение лучше. Оно просто есть.
Ум На Гу 78 Из Р 1409
У меня фото моего усилка на 2-х гк 71 в соседней ветке, в нем именно так подключен горячий кпе, 28мгц строится. В частности описывал это решение здесь.
Доброго времени суток всем кто не оставил без внимания мою проблему. Ситуация следующая - Мною была приобретена радиостанция Р-137 в полном комплекте.
Посмотрите материалы на cqham.ru и qrz.ru. Там можно найти множество других ссылок. ГУ43Б предназначена для УМК в диапазоне до 30МГц (КВ-передатчики). Выходная мощность у новой лампы 1.5кВт.
Перед постановкой ламп в эксплуатацию их положено 'отжестить'. Может Вы перепутали, не ГУ43Б, а ГУ34Б? Незаконно действующие передатчики не приветствуются. Ну зачем же так сразу?
Много в нашей жизни законного? Или вы такой правельный? Я обратился к вам за помощью не в изготовлении ядерной бомбы а за помощью в устранении неисправности. Что касается не перепутал ли я ГУ43Б с ГУ 34Б уверяю вас нет!!! ГУ43Б предназначена для УМ в диапазоне до 100 МГц и в свое время с нее без проблем получали 1кВт на частоте 102 Мгц дополню картину отключил проходной конденсатор от драйвера и через дросель с резистором (в них я не сомниваюсь) подал -100 прямо к сетке, включаю. Результат интервал прострела увеличился до трех пяти минут а так все тоже самое!!!
Далее отключаю от анода все оставив только фильтр по питанию и включаю.Увы без изменений.
